Descrição
CONHECIMENTOS TÉCNICOS DO ACOPLADOR A RELÉ
O acoplador a relé é um elemento constituído de acordo com os critérios das normas internacionais. Por isso, pode ser disponibilizado em dois tipos: um relé reversível, normalmente aberto ou normalmente fechado SPDT (CLIR-1) ou SPST (CLIR-Q1R); e ainda dois relés reversíveis, com 2 contatos normalmente abertos, 2 contatos normalmente fechados ou até 1 aberto e 1 fechado SPDT (CLIR-2) ou (CLIR-Q2R). Ambos possuem sinalizações por iluminação de LED, com a intenção de apontar situação de ligado ou desligado.
O acoplador a relé é produzido com um invólucro compacto em ABS VO, de dimensões 22,5 mm X 85 mm. Essas medidas realizam adequação dos instrumentos em diversos quadros de automação. O abastecimento ou alimentação é feito em 12Vcc/Vca, 24Vcc/Vca, 24 a 242 Vca/Vcc e 90 a 242Vca. (CLIR-Q somente), e uma conexão bivolt de 90 a 242Vca nos modelos CLIR-Q (sem invólucro).
O acoplador a relé é necessário em variados modelos de máquinas, quadros e instrumentos industriais. Dessa maneira, o dispositivo efetua as ativações precisamente, sem falhas de resposta, no chaveamento das cargas, nas interfaces elétricas de comunicação e comando, de maneira a compor porção essencial no desempenho dos aparelhos
Com isso, a ferramenta impede os possíveis efeitos nocivos em relação às saídas de equipamentos, como por exemplo, dos Controladores Lógicos Programáveis (CLPs). Pode ainda ser implementado para o crescimento de contatos e ligação que exijam isolamentos galvânicos.
O acoplador a relé, interface ou isolador a relé, é imprescindível em conexões elétricas, pois protege os controladores e sistemas no controle de cargas, atuadores, motores, módulos IO e outros na automação industrial. Esse acoplador assegura as redes de controle de interferências provocadas por tensões residuais em desempenho. Comumente, o componente ainda é introduzido em estruturas, que desempenham proteção junto a controladores em geral.

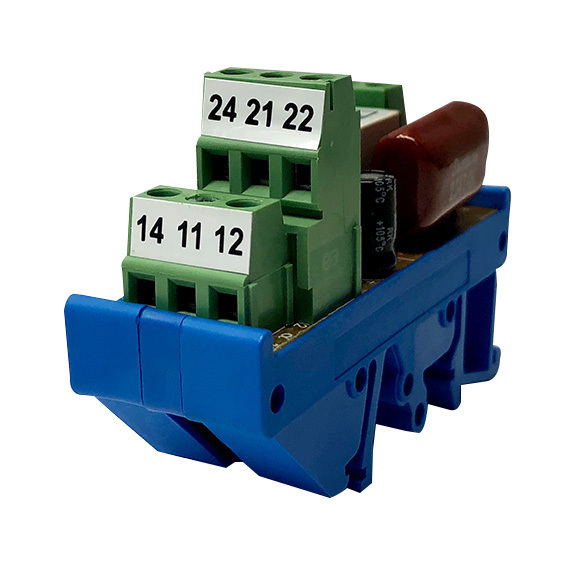

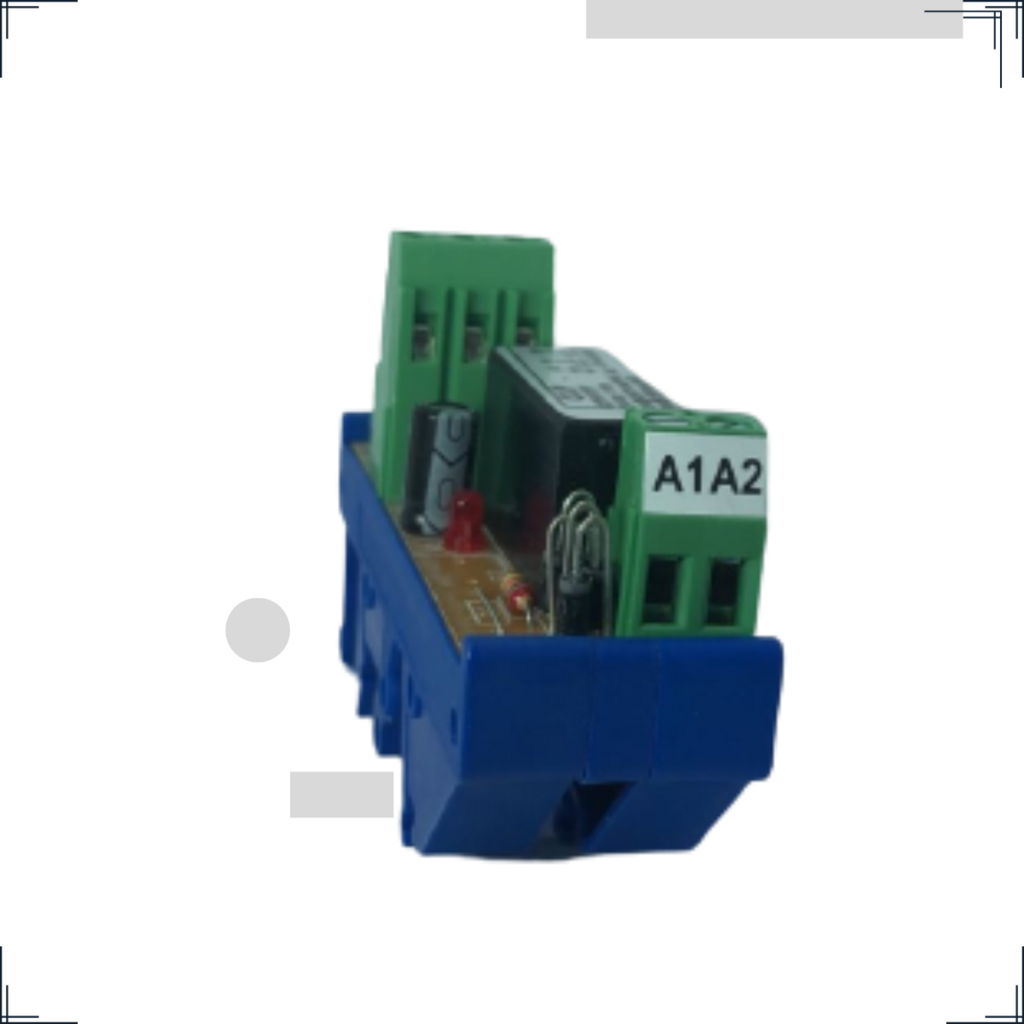

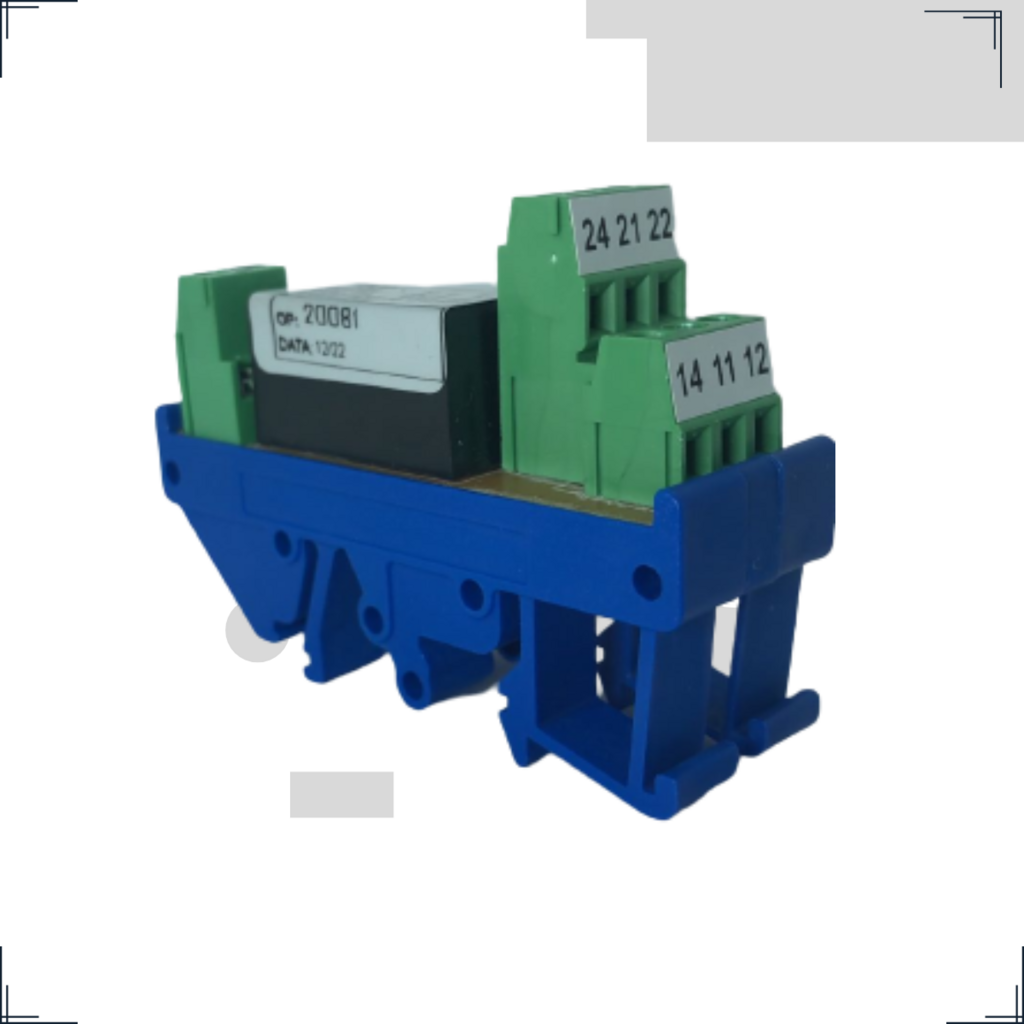

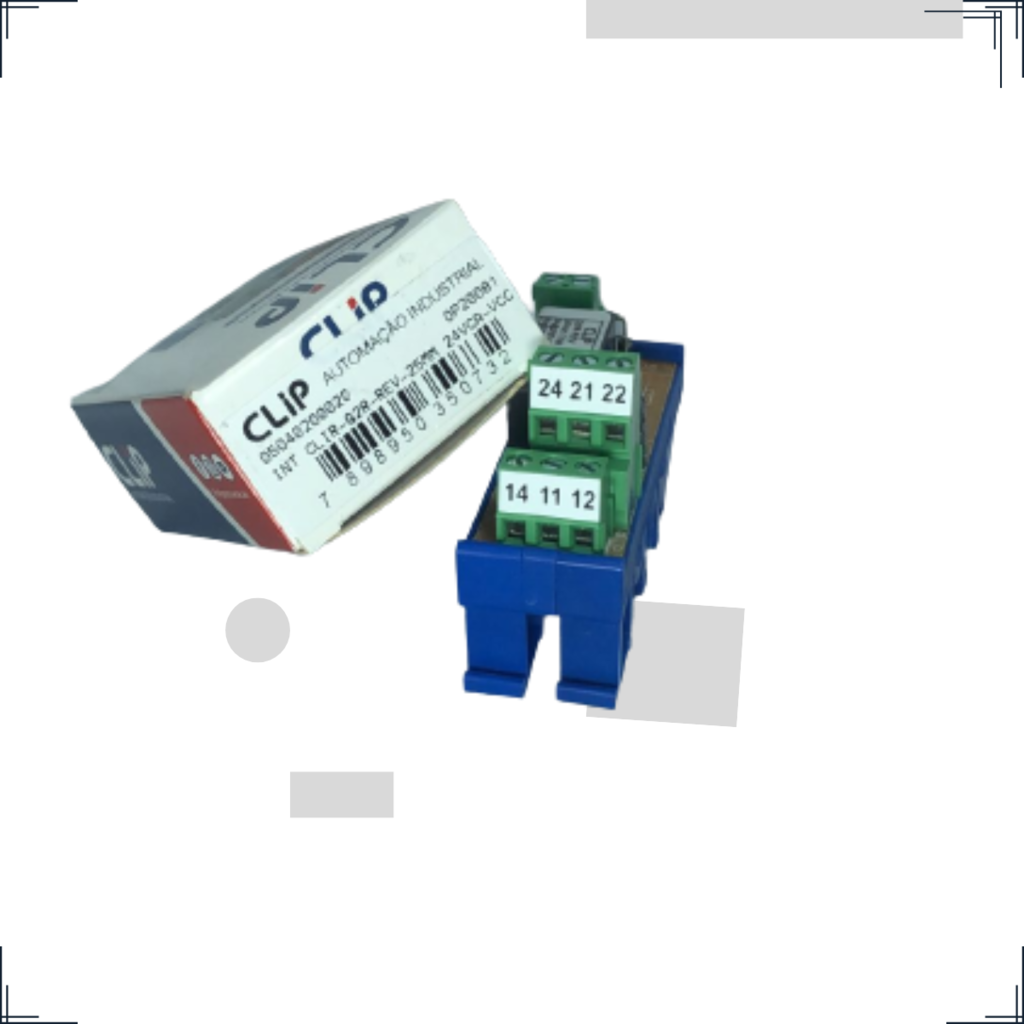

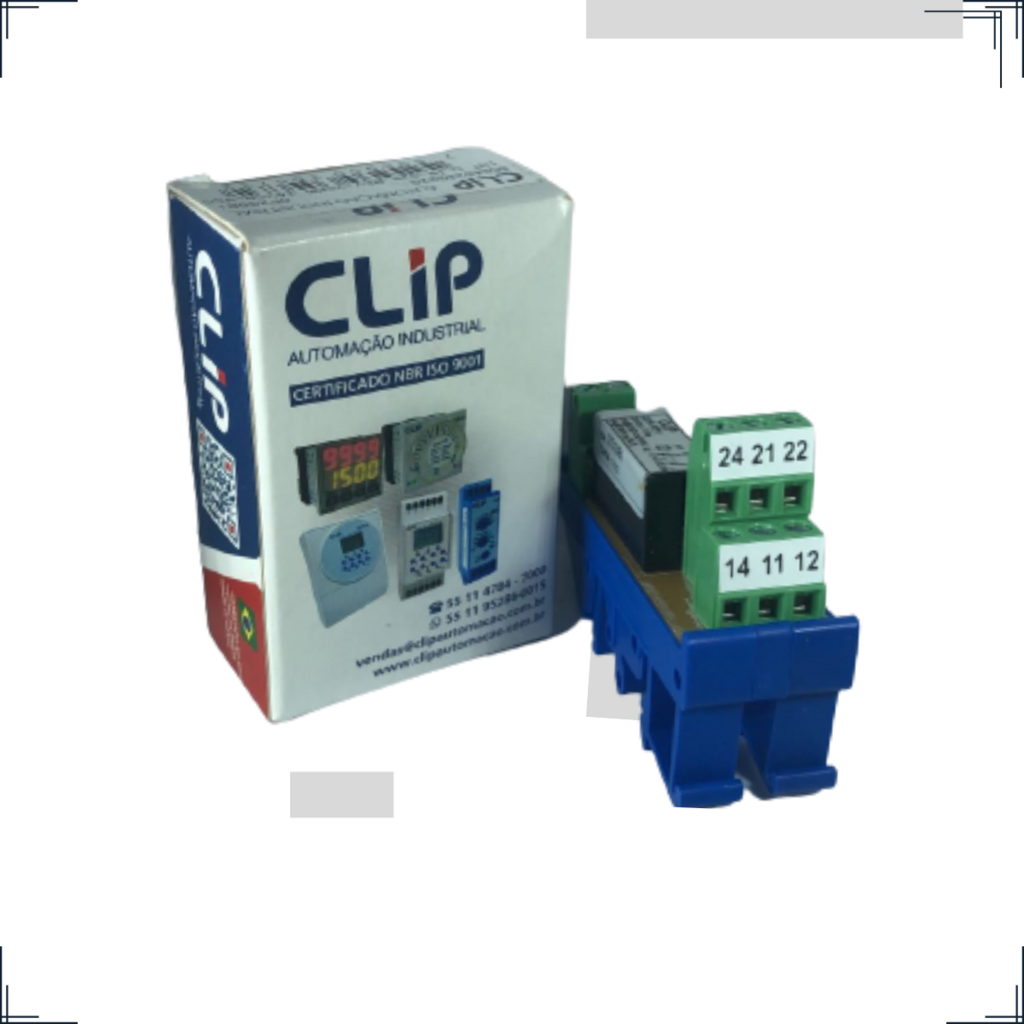

Acoplador a Relé
- LED indicar do estado da saída do relé.
- Q2R-1NA+1NF (1 SPST Normal Aberto e outro fechado)
- Q2R-2NA (2 SPST Normal Aberto)
- Q2R-2NF (2 SPST Normal Fechado)
- Q2R-REV (2 SPDT Reversíveis)
- Alimentação 12, 24Vca/Vcc e 90-242Vca
- Caixa compacta em nylon V0 (25 x 72mm).
