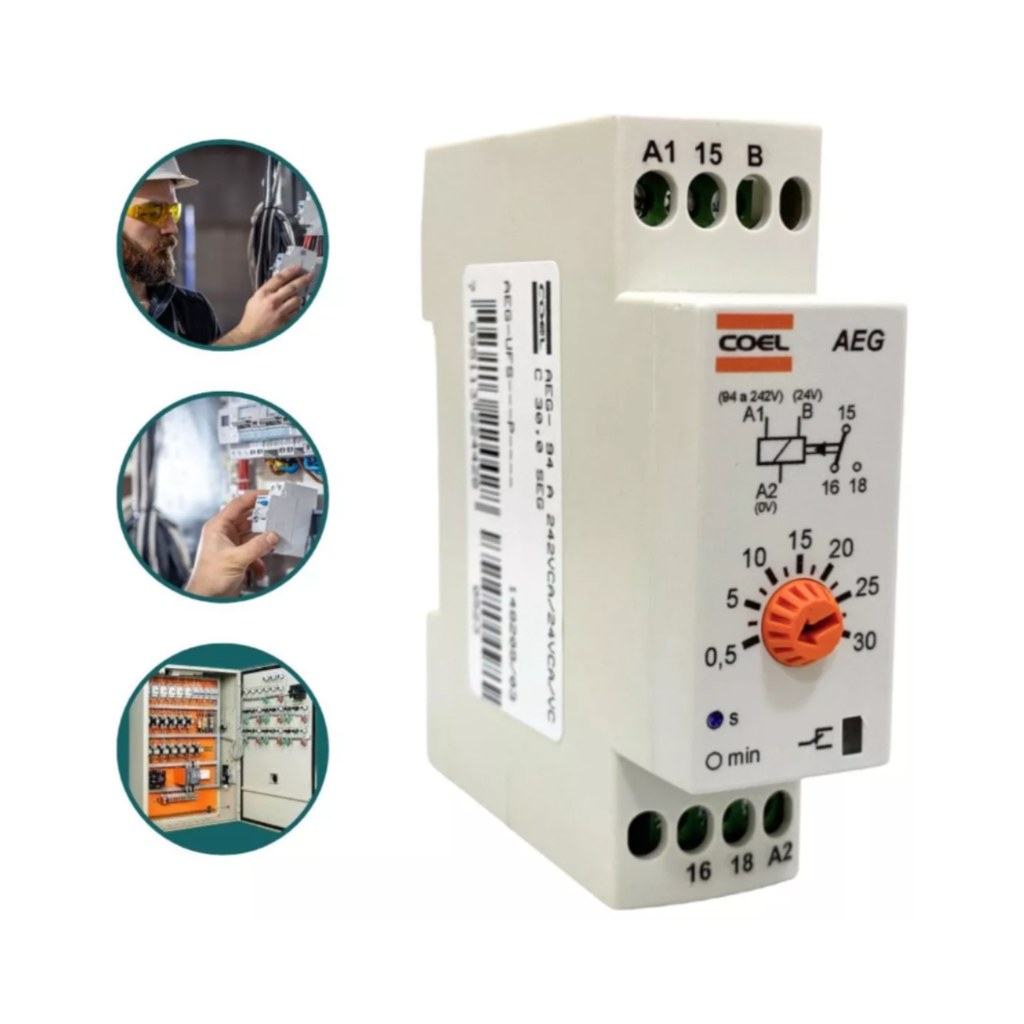

Rele Tempo AEG-ALIM 94-242VCA/24VCA/VCC - COEL

Descrição

RELÉ DE TEMPO RETARDO OU PULSO NA ENERGIZAÇÃO MODELO AEG COEL 94..242VCA ou 24Vca/Vcc 0-30,0s

Os temporizadores da COEL foram desenvolvidos para entregar qualidade com baixo custo e o mínimo de espaço ocupado. Com design inovador, ele foi montado e projetado com tecnologia SMD.

Aplicações:
O Relé AEG pode ser aplicado em máquinas operatrizes, máquinas de embalagem, bombas, motores, CCMs, sistema de ar-condicionado, elevadores, escada rolante, ponte rolante, compressores e grupo gerador, paineis e quadros elétricos, máquinas para indústria alimentícia, máquinas para calçado, equipamentos para avicultura, equipamentos para refrigeração, dosadores, purgadores, etc.

Características Técnicas:
Escala : 0,5 a 30s (ajuste via trimpot frontal)
Alimentação : 94 a 242Vca ou 24Vca/Vcc
Frequência : 48 a 63Hz
Consumo aproximado : 3VA
Temperatura de operação : 0-50 graus celsius
Umidade relativa do ar : 35 a 85%
Proteção : IP51 (invólucro) IP20 (terminais)
Dimensões: Frontal 22,5x78mm / Profundidade 70mm
Terminais de ligação com parafuso para cabo : 2,5 mm
Peso : 60g
Saída a relé - dois relés reversíveis
Indicação por LED

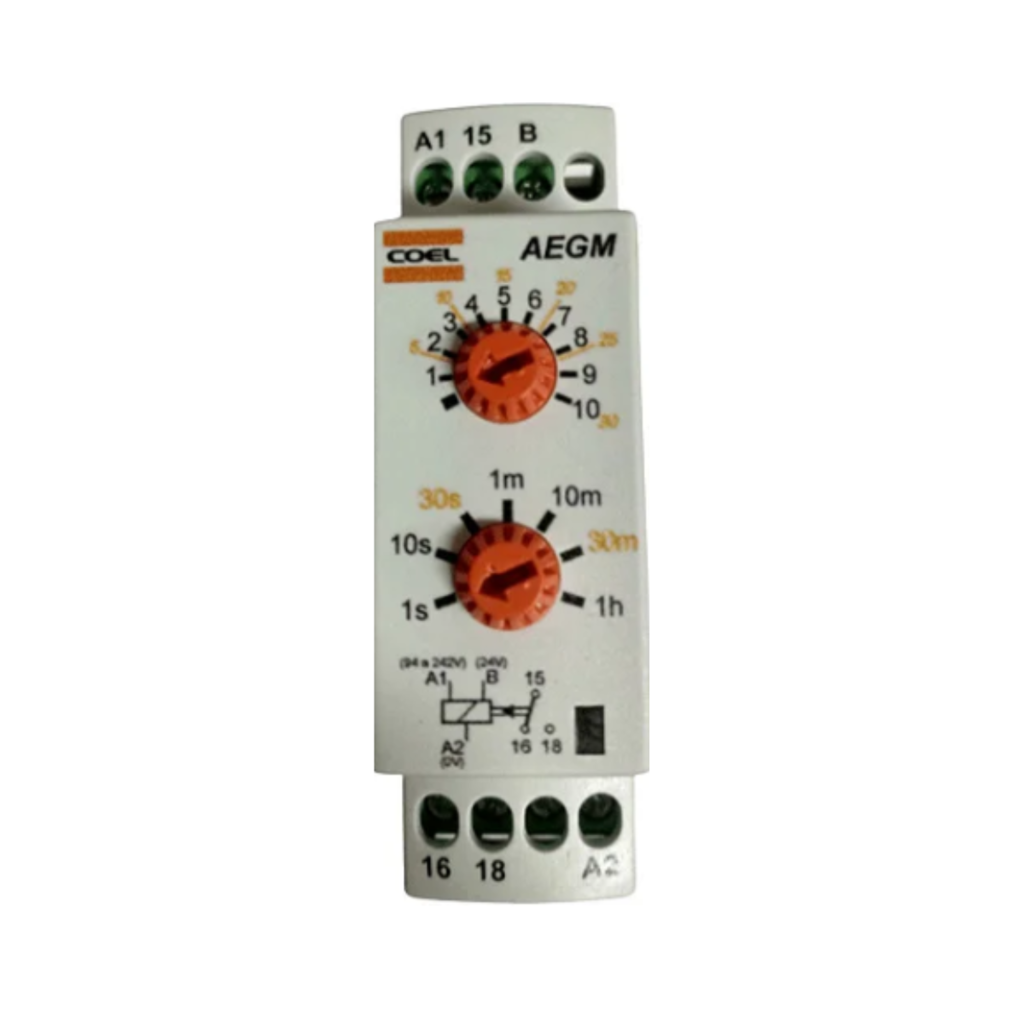

Modo de ligação:
Terminais A1 e A2 são para alimentação de 94 a 242Vca do relé (Fase/Fase ou Fase/Neutro)
Terminais A2 e B são para alimentação em em 24Vca/Vcc (sem polaridade)
Terminais 15 contato comum
Terminais 16 NF (NC)
Terminais 18 NA (NO)
