Descrição
Aplicação: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.
Características Técnicas
SKU: 11043356
Modelo: SSW070312T5SH1Z
Tensão Alimentação – Controle / Ventilador: 110-130V
Tensão Alimentação: 220-575V
Frequência: 50/60Hz
Corrente Nominal: 312A
Número de Fases de Entrada: 3 fases
Número de Fases Controladas: 3 fases
Potência motor - conexão padrão (cv/kW)
220/230V: 125 / 90
380/400V: 200 / 150
440/460V: 250 / 185
575V: 300 / 225
690V: Não
Grau de Proteção: IP00
Regime de partida: a AC-53b 3-30:330
Regime de partida (com kit de ventilação): Não
Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Não
Rampa de tensão e limite de corrente: Não
Limite de corrente: Sim
Rampa de limitação de corrente: Programável via opcional
Controle de Bombas: Programável via opcional
Controle de Torque: Não
Partida direta (D.O.L): Programável via opcional
Certificações do produto: UL, CE, CS, IRAM e C-TICK
Parametrização via trimpots e dip switches: Sim
Parametrização via HMI: Disponível com opcional
Entradas digitais
Quantidade (padrão): 3
Tipo: CA
Tensão: 110 a 240 Vca
Nível alto mínimo: 93 Vca
Nível baixo máximo: 10 Vca
Tensão máxima: 264 Vca
Corrente de entrada: 1,1 mA / 220 Vca
Função: Programável via opcional
Leitura via comunicação: Não
Entrada para termistor do motor
Quantidade (padrão): Disponível com opcional
Atuação: Disponível com opcional
Desatuação: Disponível com opcional
Resistência mínima: Disponível com opcional
Saídas analógicas
Quantidade (padrão): Não
Níveis: Não
Resolução: Não
Função: Não
Escrita via comunicação: Não
Saídas digitais
Quantidade: 2
Tipo: Relé NA
Tensão máxima: 250 Vca
Corrente máxima: 1 A
Função: Programável via opcional
Escrita via comunicação: Não
Descrição:

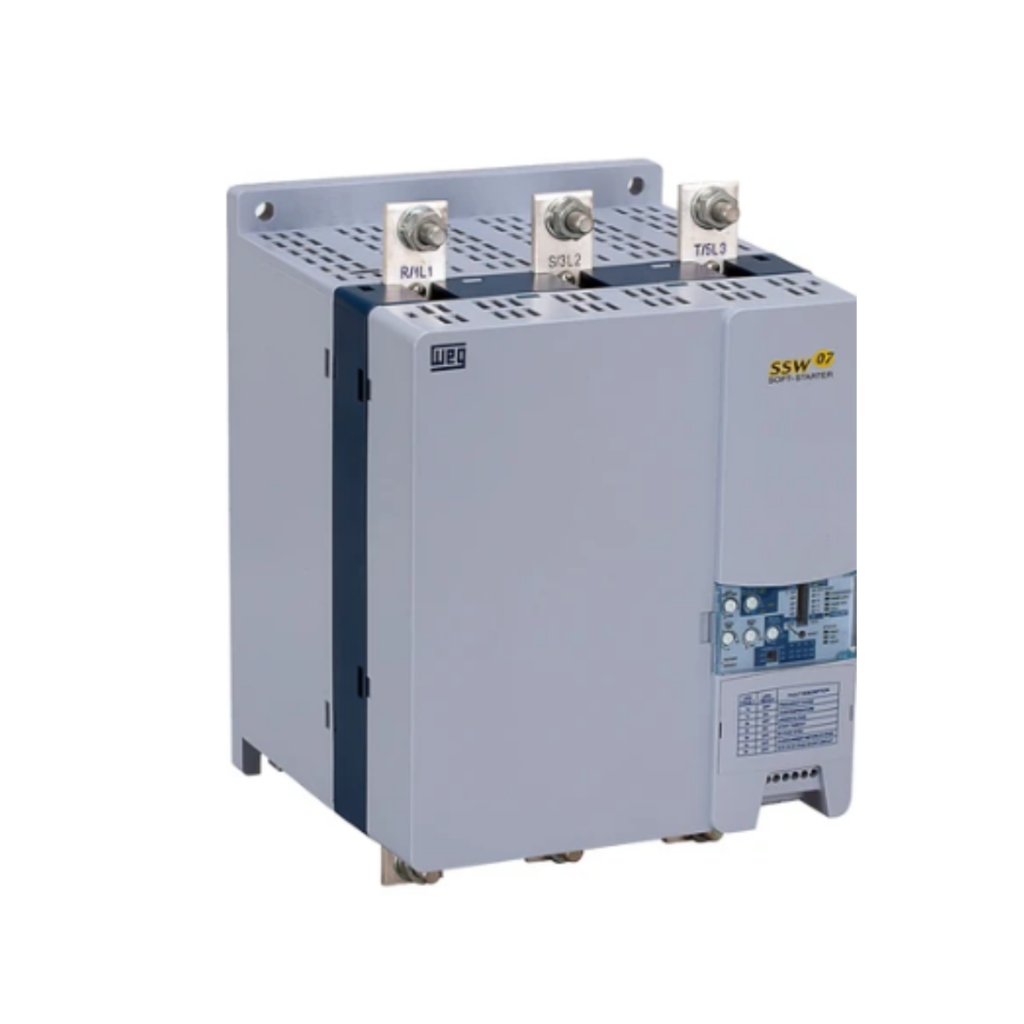

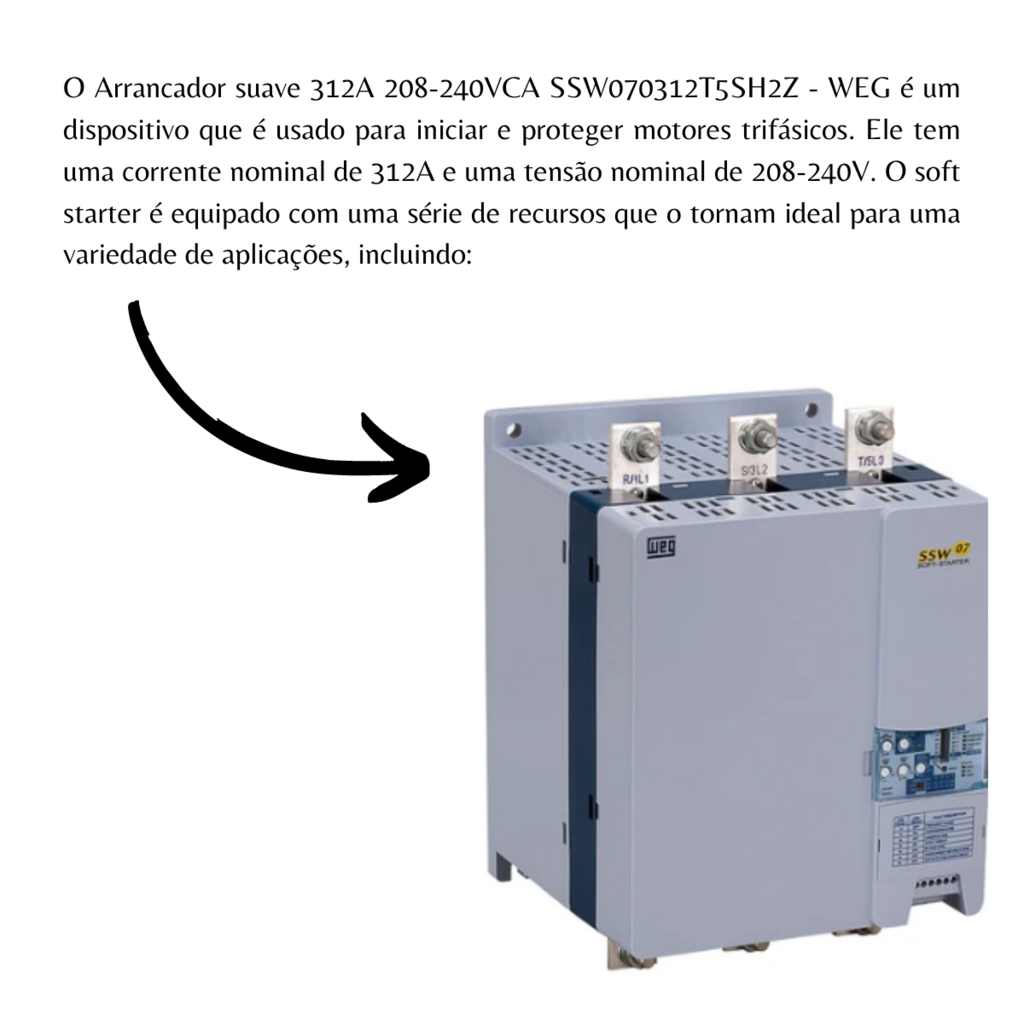

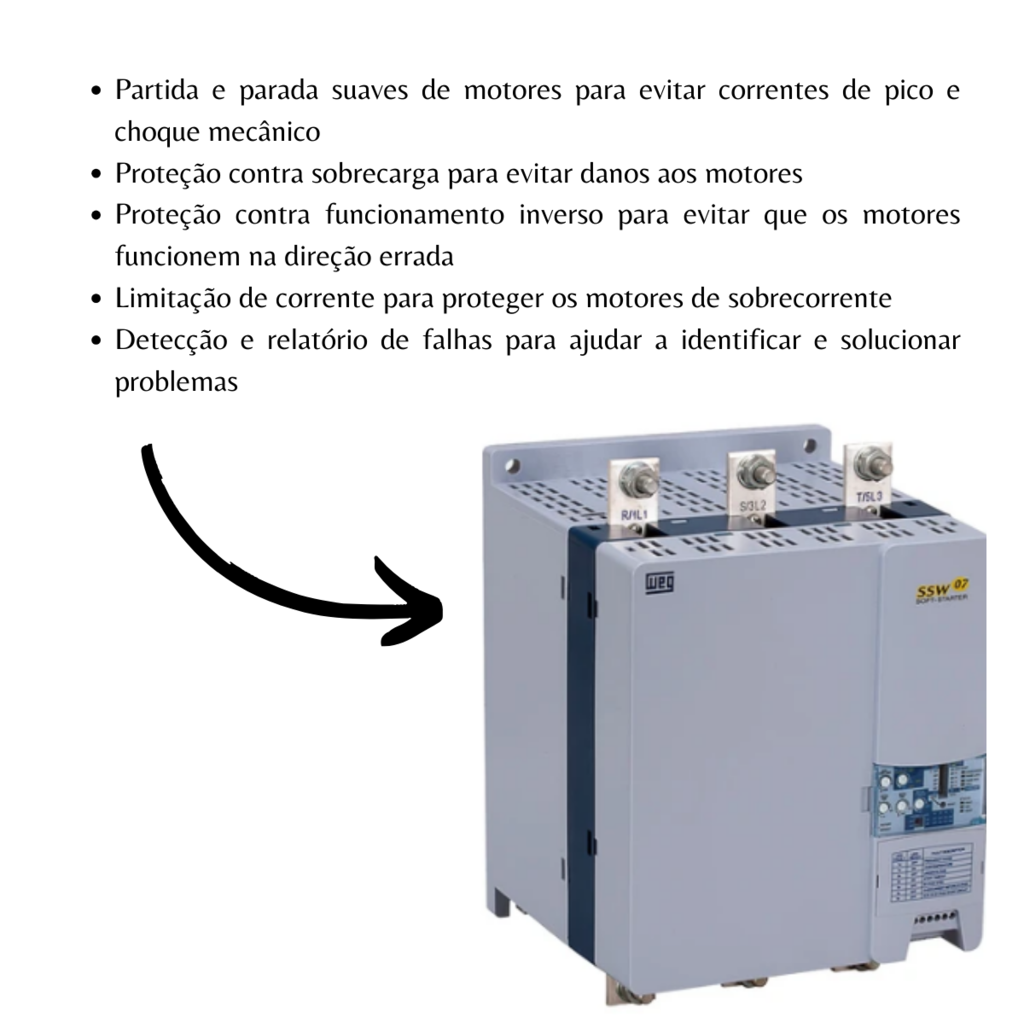

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.
Aplicação: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.
Especificação técnica:
Corrente nominal: 312 A
Tensão de alimentação: 220-575 V
Tamanho: 4
Grau de proteção: IP00
Operação em ambientes de até 55 °C
IHM local ou remota (opcional)
Controle total nas três fases
Proteção do motor e da chave incorporada
By-pass incorporado
