Temporizador AEGM-UMM-P 94~242VCA/24VCC/VCA - COEL

Descrição

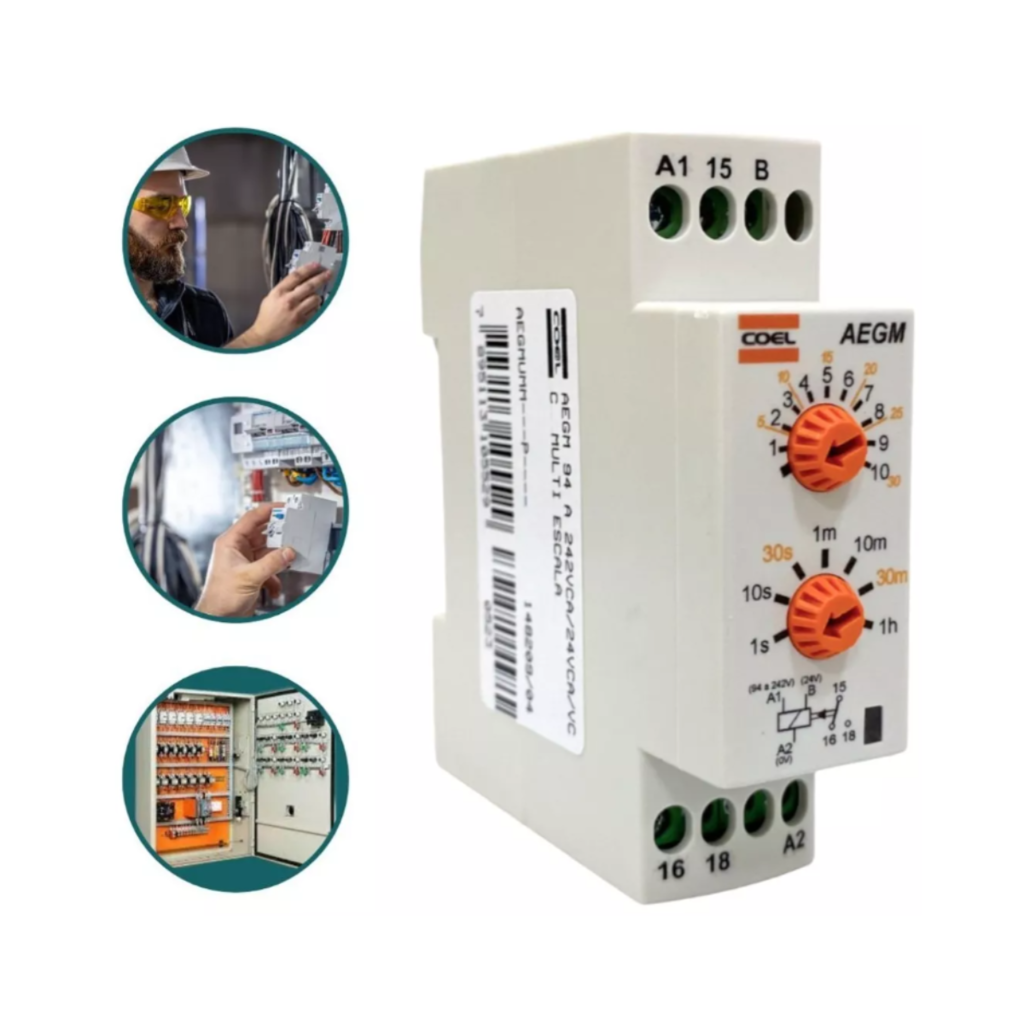

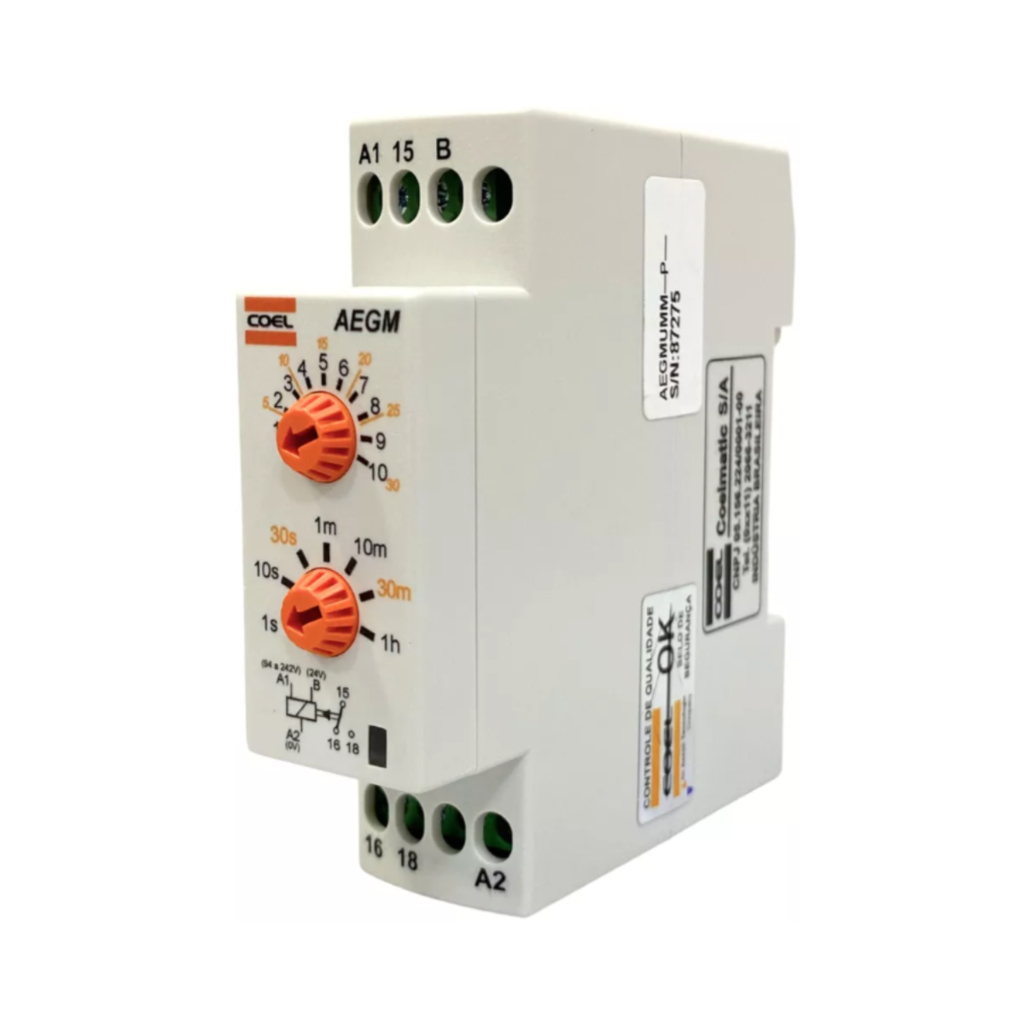

RELÉ DE TEMPO RETARDO OU PULSO NA ENERGIZAÇÃO MULTIESCALA MODELO AEGM COEL 94..242VCA e 24Vca/Vcc

Os temporizadores da COEL foram desenvolvidos para entregar qualidade com baixo custo e o mínimo de espaço ocupado. Com design inovador, ele foi montado e projetado com tecnologia SMD.

Aplicações:
O Relé AEGM pode ser aplicado em máquinas operatrizes, máquinas de embalagem, bombas, motores, CCMs, sistema de ar-condicionado, elevadores, escada rolante, ponte rolante, compressores e grupo gerador, paineis e quadros elétricos, máquinas para indústria alimentícia, máquinas para calçado, equipamentos para avicultura, equipamentos para refrigeração, dosadores, purgadores, etc.

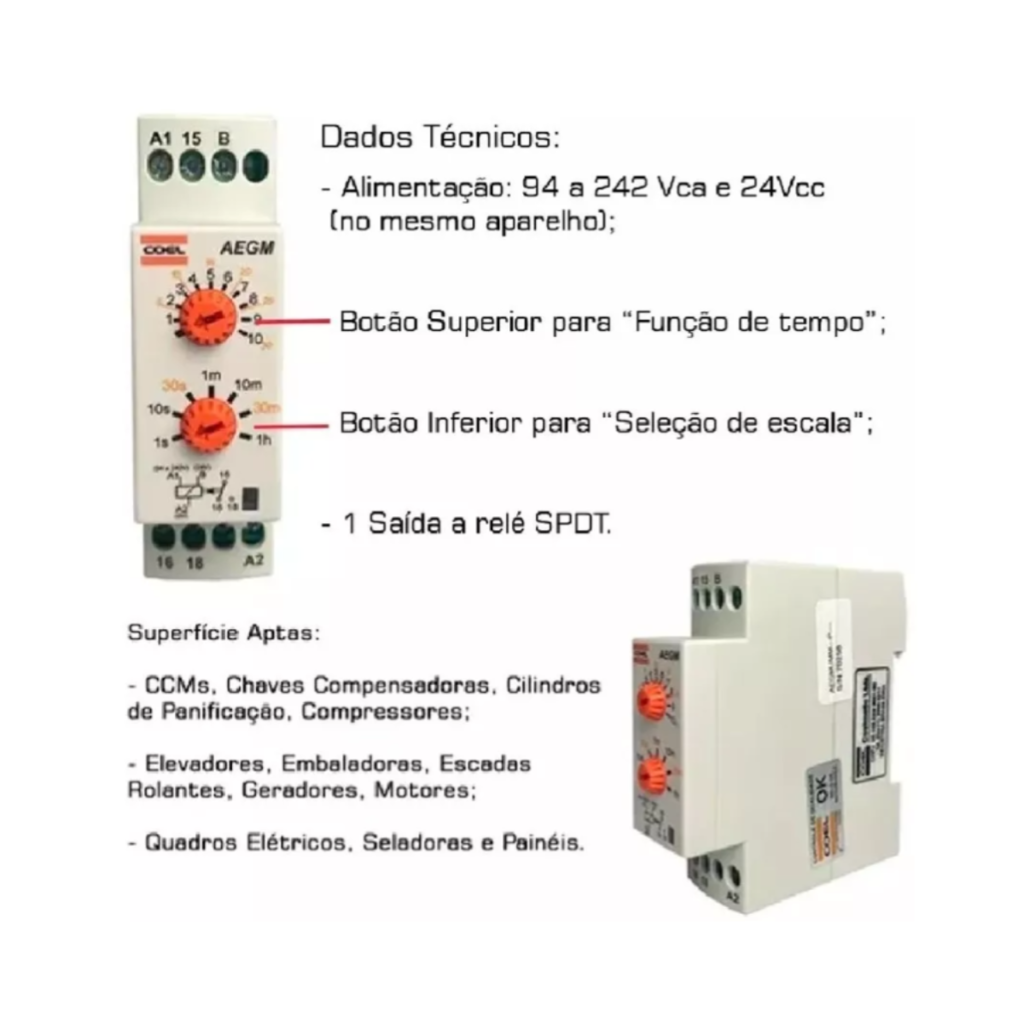

Características Técnicas:
Escala : 0s a 60min (ajuste via trimpot frontal)
Alimentação : 94 a 242Vca e 24Vca/Vcc
Frequência : 48 a 63Hz
Consumo aproximado : 3VA
Temperatura de operação : 0-50 graus celsius
Umidade relativa do ar : 35 a 85%
Proteção : IP51 (invólucro) IP20 (terminais)

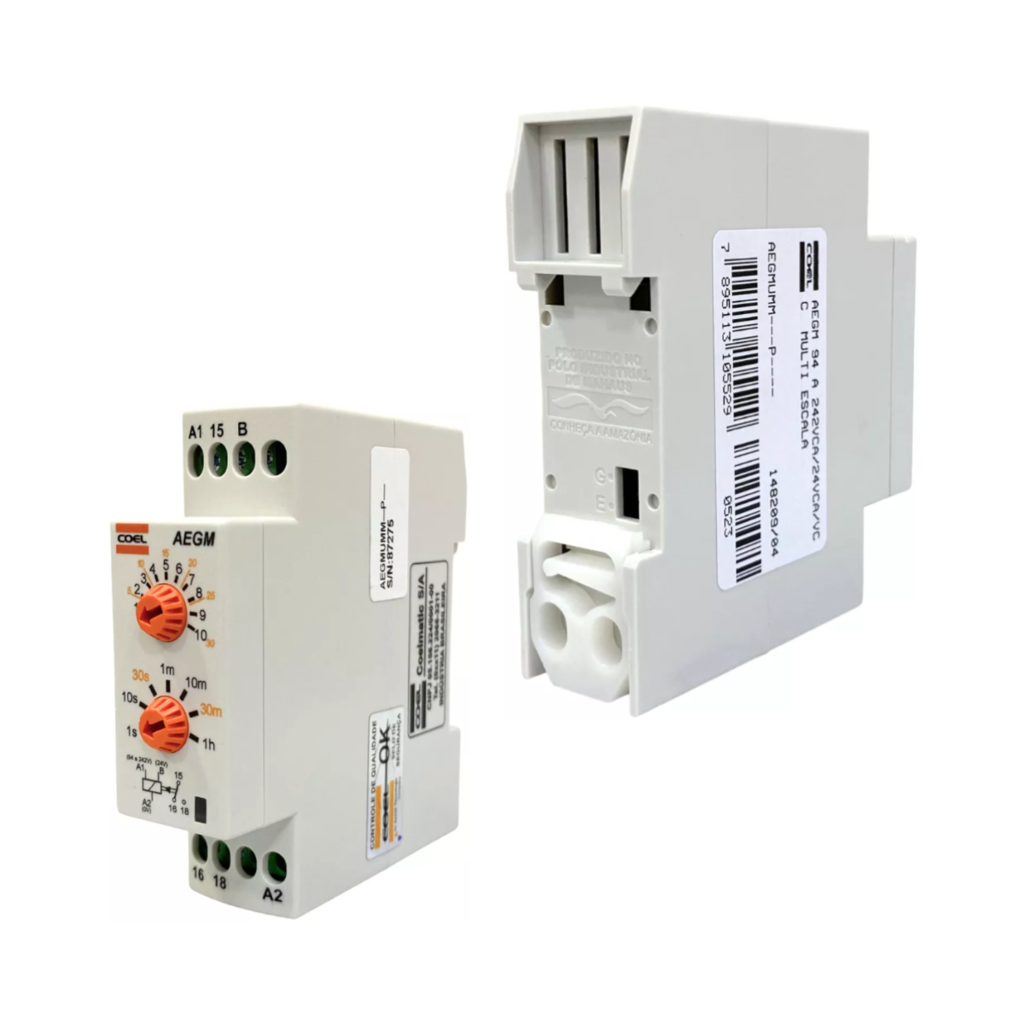

Dimensões: Frontal 22,5x78mm / Profundidade 70mm
Terminais de ligação com parafuso para cabo : 2,5 mm
Peso : 60g
Saída a relé - dois relés reversíveis
Indicação por LED

Modo de ligação:
Terminais A1 e A2 são para alimentação de 94 a 242Vca do relé (Fase/Fase ou Fase/Neutro)
** Terminais A2 e B são para alimentação em em 24Vca/Vcc (sem polaridade)
Terminais 15 contato comum
Terminais 16 NF (NC)
Terminais 18 NA (NO)
